Comment la valeur du volume total affichée en haut du graphique doit-elle être interprétée ?
La valeur affichée en haut du graphique représente le volume total de déséquilibre pour toutes les périodes de quart d’heure, exprimé en MWh absolus et converti en une unité horaire en divisant par 4.
Que représentent les barres empilées dans le graphique du 'Global Imbalance' ?
Le graphique du Global Imbalance affiche des barres empilées, chaque barre représentant le volume de déséquilibre global exprimé en kWh sur une base quart-horaire.

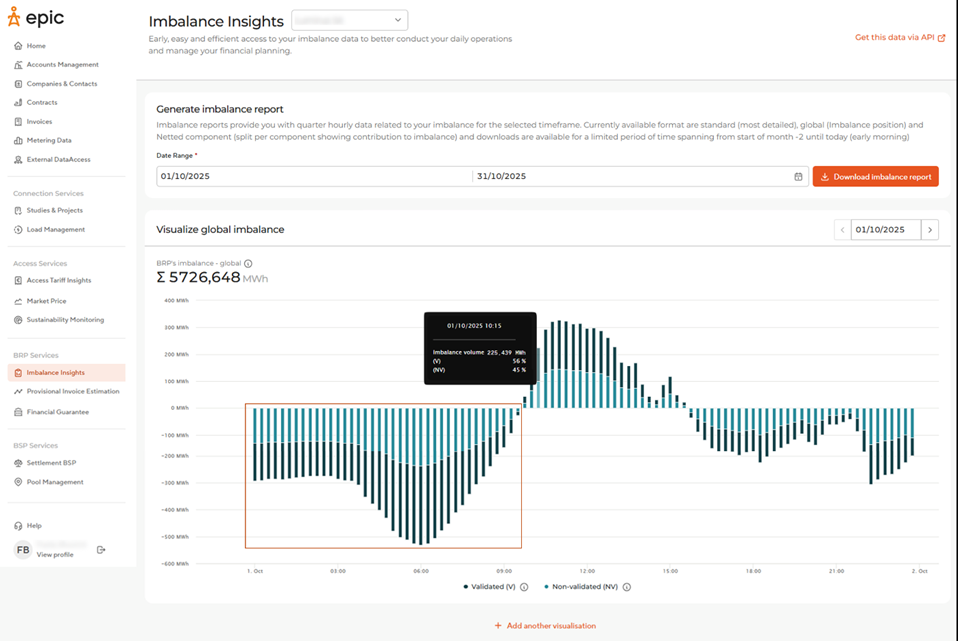

La valeur peut être négative, ce qui indique que l’énergie entrant dans le périmètre d’équilibre du BRP est inférieure à l’énergie qui en sort.
Comment interpréter les couleurs sur le graphique ?
Vous remarquerez que différentes couleurs peuvent apparaître sur le graphique. Chaque couleur représente la notion de facteur de qualité, c’est-à-dire une indication sur la qualité des données mesurées et, par conséquent, sur leur fiabilité :
- Validated (V) : Toutes les données mesurées sont valides et ne devraient plus changer.

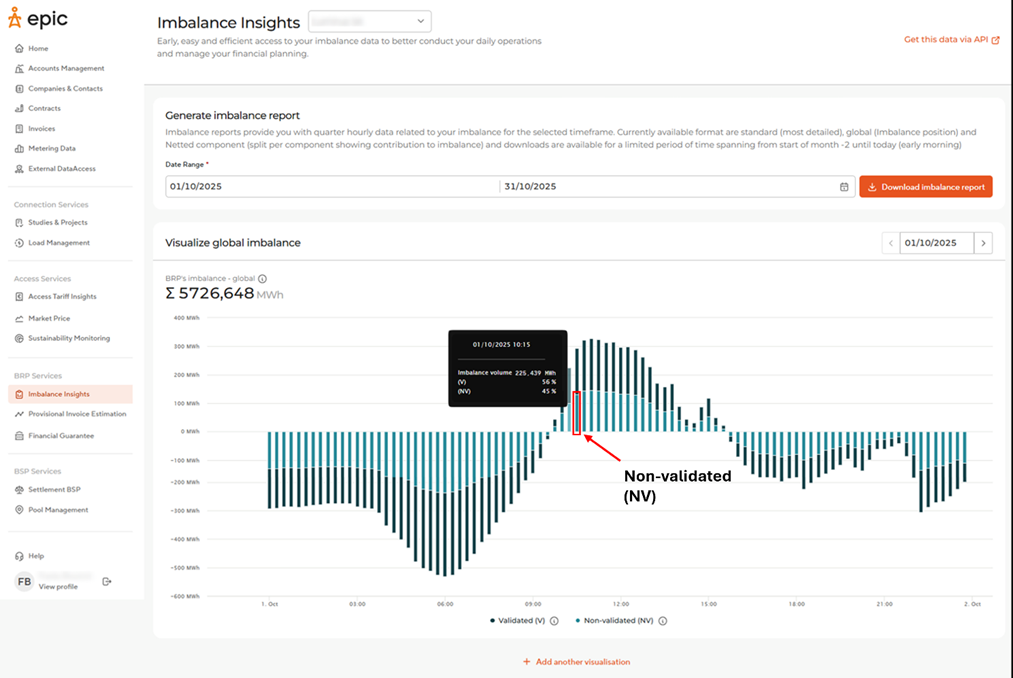

- Non-validated (NV) : L’une des mesures de ce déséquilibre a été signalée comme incorrecte au moment du relevé (panne de communication, incohérence, moment de publication des composants – pour plus d’informations, consultez notre FAQ sur la disponibilité des composants). Cette valeur fera l’objet d’un processus de validation approfondi qui vérifiera et corrigera la donnée avant la facturation.

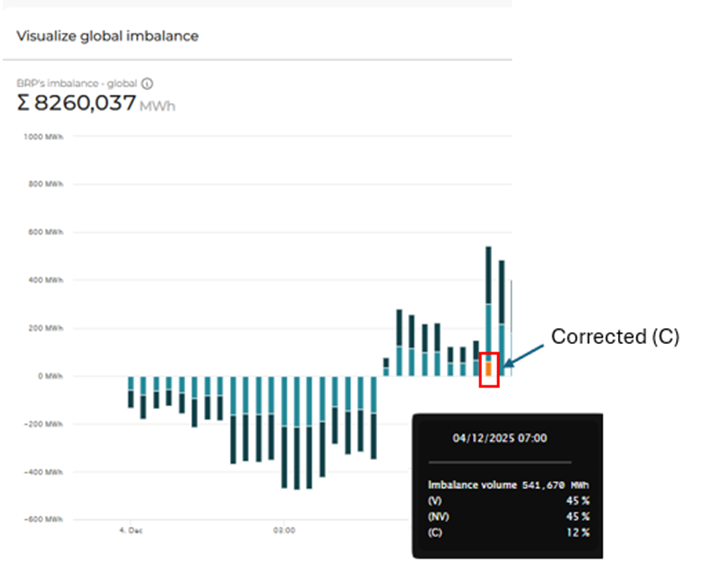

- Corrected (C) : Au moins une des valeurs mesurées utilisées dans le processus s’est révélée incorrecte ou peu fiable et a été vérifiée puis remplacée – automatiquement ou manuellement – par une valeur plus cohérente. Cette correction garantit que les données sont aussi précises que possible.
Comment interpréter les pourcentages qui apparaissent lorsque l’on survole une barre ?
Lorsque vous survolez une barre dans le graphique, une petite fenêtre apparaît indiquant le déséquilibre exact en MWh affiché par la barre ainsi que les pourcentages des facteurs de qualité.
Le pourcentage attribué à chaque facteur de qualité est calculé à partir du simple nombre de composants de déséquilibre associés à ce facteur par rapport au nombre total de composants utilisés pour calculer le déséquilibre global.
Exemples :
- Si 3 des 11 composants de déséquilibre ont un statut « Corrected», alors 27 % seront affichés sur la barre.
- Si 7 des 11 composants de déséquilibre ont un statut « Validated », alors 64 % seront affichés sur la barre.
- Si 1 des 11 composants de déséquilibre a un statut « Non-validated», alors 9 % seront affichés sur la barre.
