Hoe moet de waarde van het totale volume bovenaan de grafiek geïnterpreteerd worden?

De waarde die bovenaan de grafiek wordt weergegeven, vertegenwoordigt het totale onevenwichtsvolume voor alle kwartierperiodes, uitgedrukt in absolute MWh en omgerekend naar een uurlijkse hoeveelheid door te delen door 4.

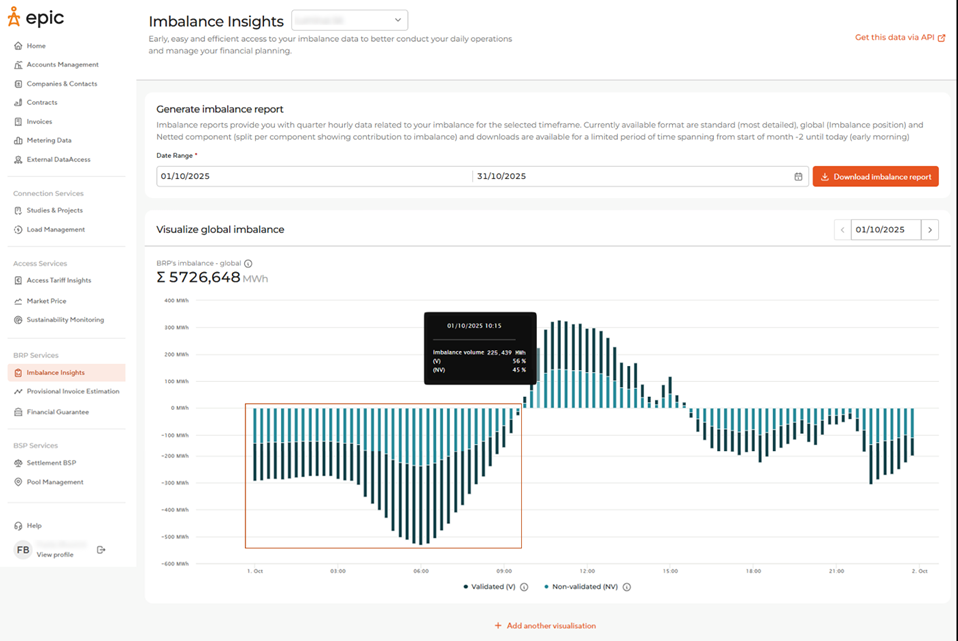

Wat betekenen de gestapelde balken in de grafiek van het globale onevenwicht ?

De grafiek van het globale onevenwicht toont gestapelde balken, waarbij elke balk het volume van het globale onevenwicht weergeeft, uitgedrukt in kWh op kwartierbasis.
De waarde kan negatief zijn, wat aangeeft dat de energie die het BRP balansperimeter binnenkomt, kleiner is dan de energie die eruit gaat.

Hoe kan ik de kleuren in de grafiek interpreteren?

U zult merken dat er verschillende kleuren in de grafiek kunnen verschijnen. Elke kleur vertegenwoordigt het begrip van een kwaliteitsfactor, namelijk een indicatie van de kwaliteit van de gemeten gegevens en dus hoe betrouwbaar deze gegevens zijn:

Validated (V): Alle gemeten gegevens zijn geldig en zullen waarschijnlijk niet meer veranderen.

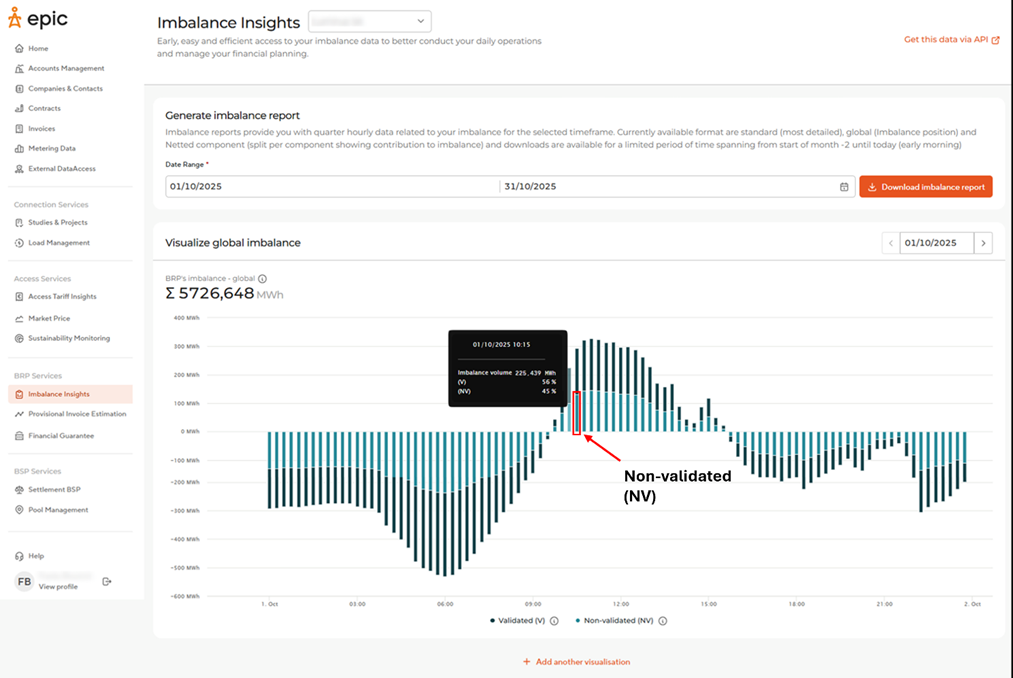

Non-validated (NV): Een van de metingen van dit onevenwicht werd op het moment van meten als incorrect gemarkeerd (communicatiefout, inconsistentie, publicatietijdstip van componenten – zie onze FAQ over componentbeschikbaarheid voor meer informatie). Deze waarde zal een grondig validatieproces ondergaan waarbij de waarde wordt gecontroleerd en gecorrigeerd vóór de verrekening.

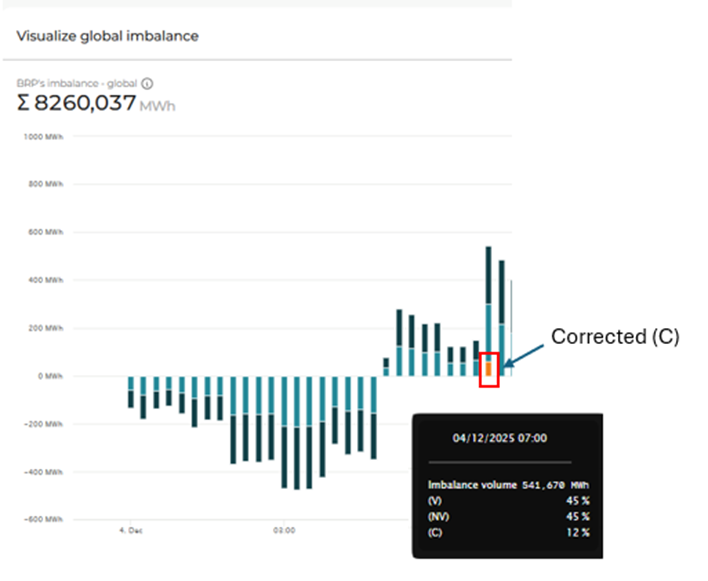

Corrected (C): Minstens één van de gemeten waarden die in het proces zijn gebruikt, bleek onjuist of onbetrouwbaar te zijn en is gecontroleerd en vervangen – automatisch of handmatig – door een meer consistente waarde. Deze correctie zorgt ervoor dat de gegevens zo nauwkeurig mogelijk zijn.

Hoe moeten de percentages geïnterpreteerd worden die verschijnen wanneer u over een balk beweegt?

Wanneer u met de muis over een balk in de grafiek beweegt, verschijnt er een kleine pop-up die het exacte onevenwicht in MWh toont die door de balk wordt weergegeven, evenals de percentages van de kwaliteitsfactoren.
Het percentage dat aan elke kwaliteitsfactor wordt toegewezen, wordt berekend op basis van het aantal onevenwichtscomponenten met die factor in verhouding tot het totale aantal componenten dat wordt gebruikt om het globale onevenwicht te berekenen.

Met voorbeelden zou dit er als volgt uitzien:

Als 3 van de 11 onevenwichtscomponenten de status ‘Corrected’ hebben, wordt 27% weergegeven op de balk.
Als 7 van de 11 onevenwichtscomponenten de status ‘Validated’ hebben, wordt 64% weergegeven op de balk.
Als 1 van de 11 onevenwichtscomponenten de status ‘Non-validated’ heeft, wordt 9% weergegeven op de balk.
